Хочу розповісти як я з другом зробили електроскутер. Пацієнт: Honda dio 34 з двс мотором рабоющим завдяки матів і чиєїсь матері. Маленький відступ – скутер робив для дідуся, який живе в селі, думка переробити наздогнала давно, тк бензин і запчастини для скутера дістати дуже важко. Всі запчастини купувалися на алике, за винятком мотора, виявилося, в Україні він дешевше ніж у вузькооких друзів.

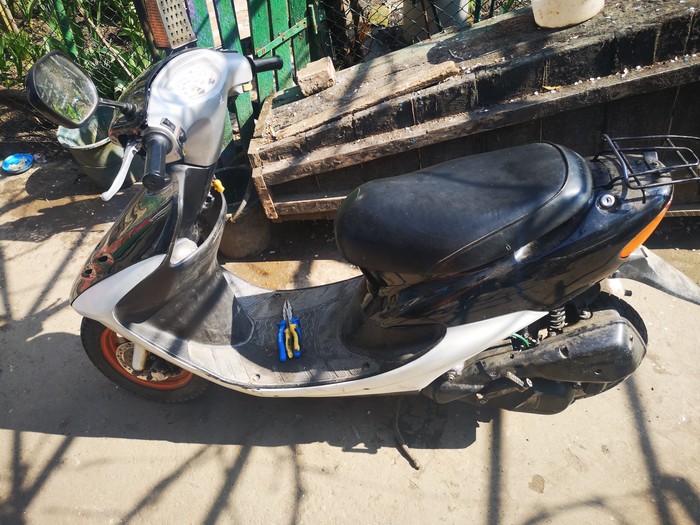

Пацієнт до переробки
Мотор Qs motor 48v 2000w
Почали з виготовлення маятника, для цього взяв звичайну профільну трубу 40х20, два салейнблока і трубу відповідного діаметру, всі вирізувалося ножівкою (болгарки природно нема) робили без креслень, все за місцем
З амортизатором промахнулися 3 рази, спочатку вийшов лоу райдер, на другий раз кліренс як у ренж ровера, ну і на третій раз на ніжці ледве стоїть але гаразд 😀
Далі, коли мотор на місці, справа за електронікою і акумулятором – тут докладніше, у цій хонді бак перебувати в підлозі, значить і акумулятор пхати туди ж, складання з китайських банок 3300 (реальних 3100) 13s 11p
Так так, не можна паяти
Перша примірка
так як акумулятор перебувати в підлозі і все гівно буде летіти з переднього колеса, то йому потрібен корпус, з чого ж його зробити в селі, правильно, з дерева а точніше з фанери від телевізора
З шини так само зроблена полиця для акумулятора
Приладову панель хотілося зберегти в первозданному вигляді і не врізати вольтметри тощо.. З цього індикатор рівня палива було вирішено переробити під індикатор рівня заряду, для цього була використана ардуинка, микросерво, дільник напруги і не хитрий код
Ах так, бортова мережа, для бортової мережі був використаний перетворювач з того ж сайту, який я благополучно спалив поплутавши вхід з виходом, і смажив на сковорідці щоб виколупати компаунд і відремонтувати (вдало) 🙂
Ще пів дня врізання в проводку і выкидывание непотрібних модулів і ось він, готовий
Порт зарядки в лючку де був бензобак, зарядка 5 амперна, за характеристиками, запас ходу близько 70км месность гірська, тягне дуууже бадьоро, максималка 70км/год, з місця рве, дідусь задоволений))
